Цельносварные запорные шаровые краны с вращающимися сёдлами для специальных сред
Применение
Природный газ и нефть с содержанием сероводорода (H₂S) до 10%, и углекислого газа (СО₂) до 6%, метанол 100%
Номенклатура
Цельносварной шаровой кран DN 50
Внутренний диаметр затвора КШ
52 мм
Класс давления
ANSI 150–1500, PN 0,6 - 250 (Pmax = 260,5 кгс/см²)
Концевые соединения
приварное без патрубков (переходных колец);
приварное с патрубками (переходными кольцами);
фланцевое (всех типов);
фланцевое с ответными фланцами;
комбинированное.
Герметичность перекрытия прохода:
по классу «А» ГОСТ P 54808. Направление подачи среды в кран — любое.
Температура окружающей среды:
от −70°С до +40°С
от −45°С до +40°С
Температура перекачиваемой среды:
температура +250°С
Управление шаровыми кранами:
ручное: рычагом или штурвалом
электрическими приводами
пневматическими приводами
пневмогидравлическими приводами
электрогидравлическими приводами
Тип установки:
надземный
подземный
на морской платформе
Конструкция седел:
одностороннего действия (SPE)
двухстороннего действия (DPE)
комбинированное (SPE - DPE)
Уплотнение затвора:
«Металл-Полимер»
Покрытие сферы:
твердый хром (микротвердость до 1100 HV)
химический никель (микротвердость до 1100 HV)
ВОЗМОЖНЫЕ ОПЦИИ
Теплоизоляция
Комбинированное исполнение присоединения к трубопроводу
Удлинитель штока любой длины. Узел удлинителя штока взаимозаменяемый и может поставляться отдельно.
Нанесение корозионностойких покрытий
конструктивные Преимущества

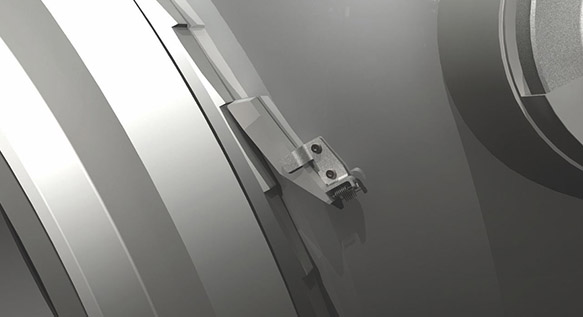

Вращающиеся сёдла
Вращающиеся сёдла – важная и уникальная особенность конструкции шаровых кранов производства ООО «Самараволгомаш». При каждом цикле закрытия крана оба седла поворачиваются вокруг своей оси на угол 15°. За 24 цикла «открыто-закрыто» седла выполняют полный оборот, обеспечивая равномерный износ и постоянную притирку уплотнений по сфере, что гарантированно обеспечивает надёжную работу крана в течение всего срока эксплуатации, а при интенсивной эксплуатации значительно увеличивает установленный ресурс. Назначенный срок службы – 40 лет
Компактная цельносварная конструкция
Компактная цельносварная конструкция обладает максимальной прочностью при минимальном весе и позволяет устанавливать кран без опор в любом положении в пространстве без потери герметичности и изменения других характеристик. По требованиям СТО Газпром 2-4.1-212-2008 шаровые краны комплектуются дополнительной опорой.

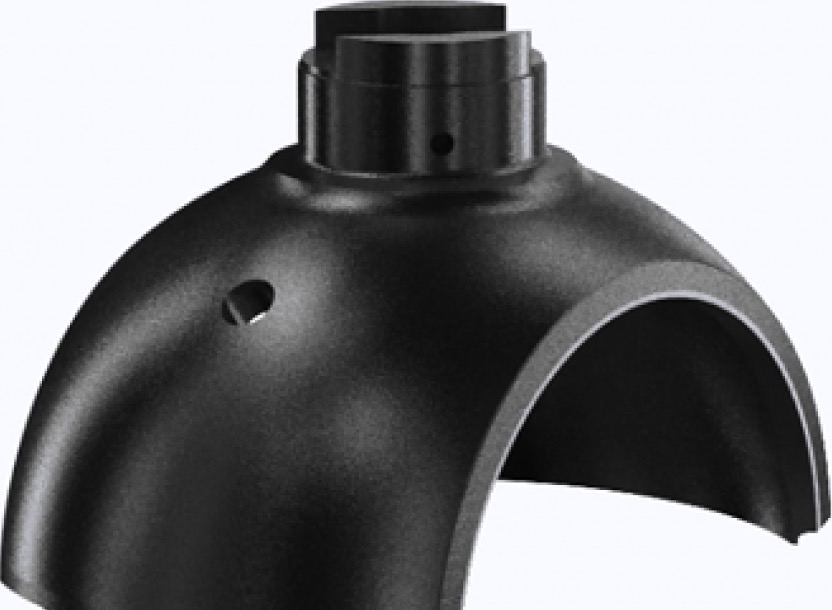

Корпусные детали изготовлены из кованой стали
Корпусные детали изготавливаются из стали 09Г2С повышенного качества, с измененным химическим составом, позволяющим гарантировано получать высокие механические свойства, стабильные показатели по ударной вязкости (KCV) при температуре -70°С и высокую коррозионную стойкость.

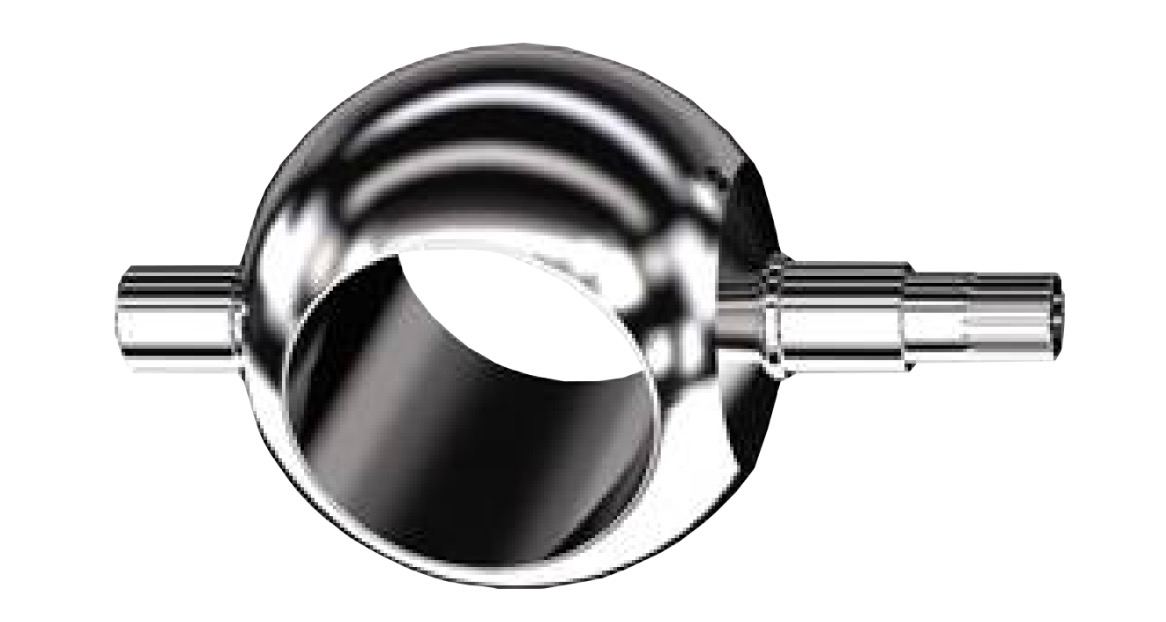

Материал сферы затвора
Материал сферы затвора 30ХМА, превосходящий по твердости и прочности стали 20 и 09Г2С. Покрытие сферы: электрохимический хром или химический никель с микротвердостью более 1100 Hv. Идеальная геометрия сферы позволяет применять любые типы уплотнений.

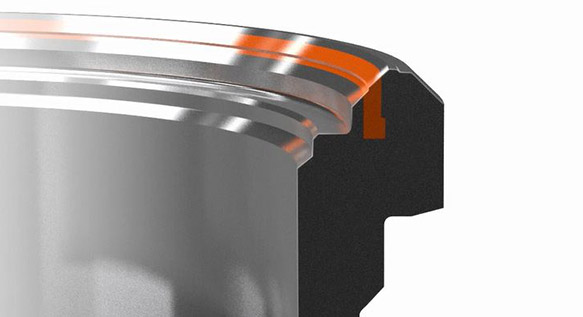

Уникальная конструкция уплотнения седла
Уникальная конструкция уплотнений седла шаровых кранов с уплотнением затвора металл-полимер. Уплотнения запрессовываются в седло под воздействием температуры и давления в канавку специальной формы. Технология полностью исключает возможность среза, вырова или вытягивания уплотнения.
Применяемые материалы уплотнений
В качестве уплотнений применяются только инертные термопласты, стойкие к агрессивным составляющим. В конструкции не применяются резины, полиуретаны, каучуки (Viton, HNBR и др.).

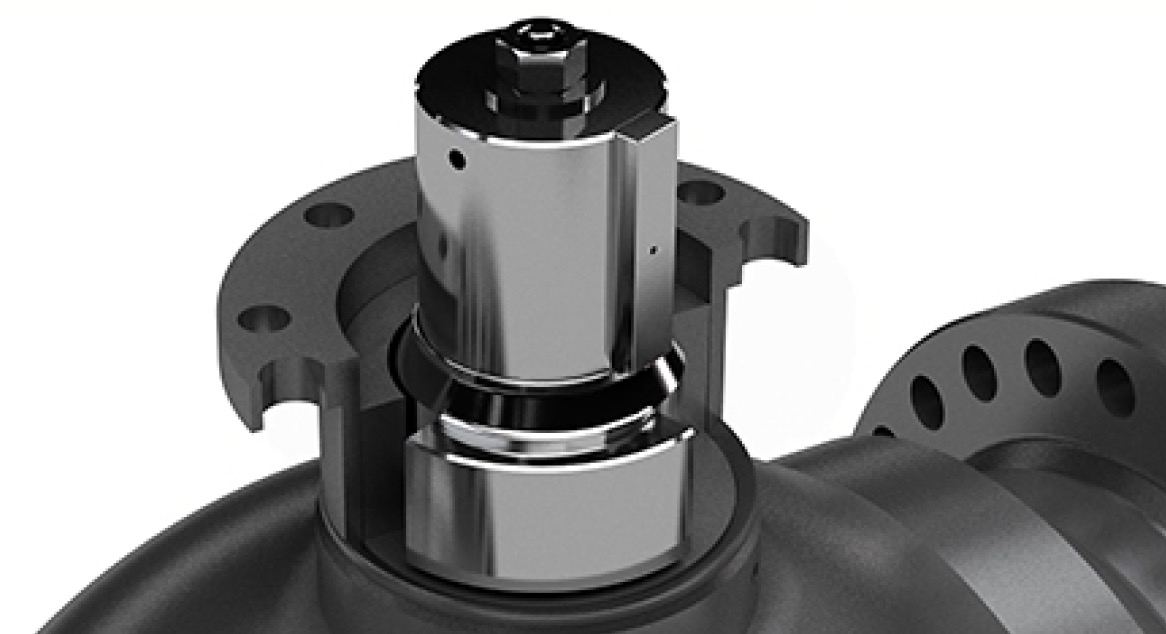

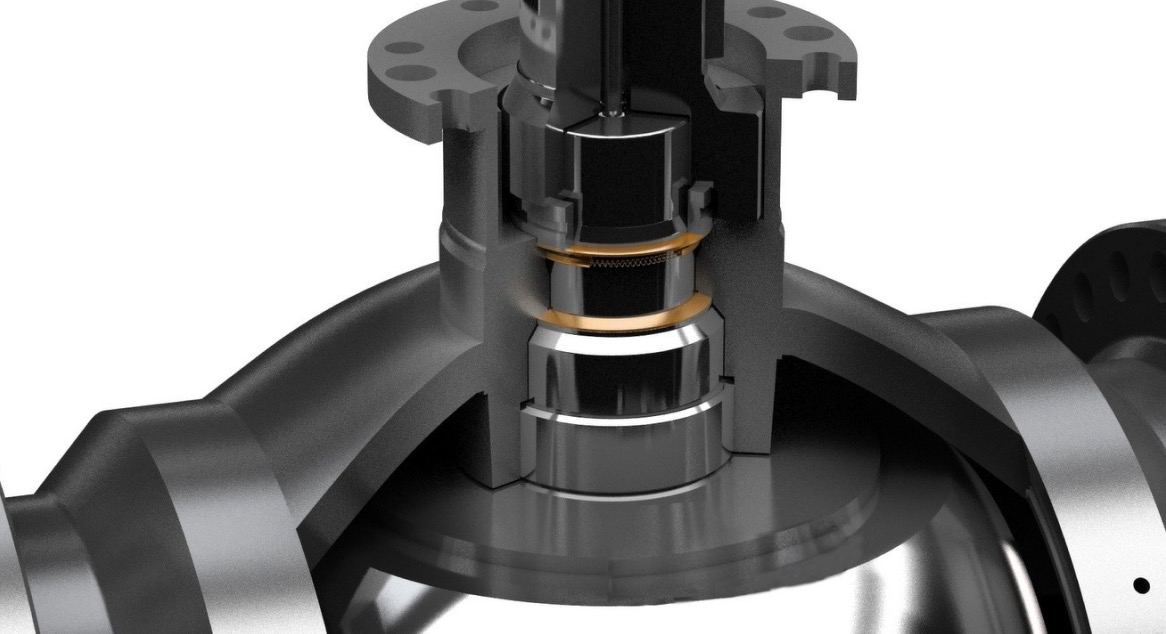

Конструкция верхнего штока
Конструкция верхнего штока - противовыбросовая. Установленные уплотнения не требуют замены в течение всего срока службы.
Точные упоры
Точные упоры на верхнем корпусе каждого типоразмера шарового крана позволяют прецизионно устанавливать затвор в крайних положениях.
